玩转智能家居 两款智能插线板体验

2016-03-28黄兵《微型计算机》2016年3月下

内部做工一般

从外部的设计以及智能体验来看,奥睿科WPC-4A是一款不错的插线板。当然,一款真正优秀的插线板不仅仅只是体现在外在方面,内部的用料也非常重要,毕竟这与安全性是有直接关系的。据奥睿科官方介绍,WPC-4A采用了高精磷青铜片,那么在拆解后,其内部的做工到底怎样呢?

奥睿科WPC-4A的拆解相对来说比较简单,将底部六颗镙丝拆下后就能将底部外壳取下,然后呈现在眼前的就是WPC-4A的“五脏六腑”了。拆开后,奥睿科WPC-4A给人的第一感觉是比较凌乱。由于WPC-4A没有采用一体铜,插孔与插孔之间通过铜线进行连接,这样不仅给人比较凌乱的感觉,同时由于连接点较多,就导致了焊点也比较多的情况。而奥睿科宣称所用的高精磷青铜片其实是在插孔内部,拨开防误触弹片就可以看到。

此外,还可以看到奥睿科WPC-4A采用一块硕大的PCB,上面分布着继电器、WiFi模块、滤波电容等料件。WPC-4A的WiFi模块来自上海汉枫电子科技有限公司,型号为HF-LPB100-1。根据型号来看,HF-LPB100-1采用的是内置天线设计(1代表板载PCB天线,0代表I-PEX连接器或者SMA接口外置天线)。同时,这颗WiFi芯片还支持本地或者远程固件升级。WPC-4A所搭配的过载保护器是来自于东莞国昱电子有限公司,其额定电流为10A。此外,WPC-4A搭载有两个YYH(深圳羽翼鸿)3FF系列的继电器。

内部没有采用一体铜,而是采用了铜导线。

内部没有采用一体铜,而是采用了铜导线。

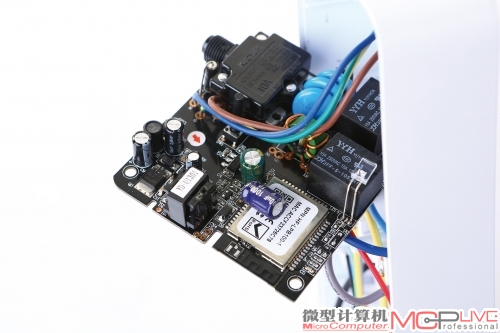

硕大的PCB上分布着WiFi无线网卡、继电器、过载保护器等料件。

硕大的PCB上分布着WiFi无线网卡、继电器、过载保护器等料件。

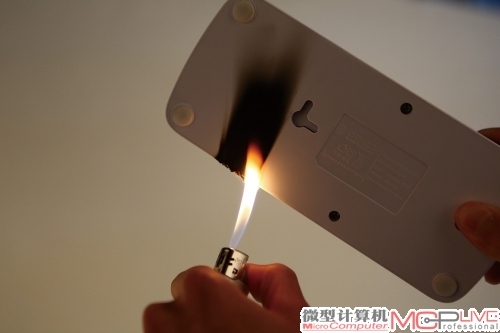

用打火机对奥睿科WPC-4A的燃烧测试

用打火机对奥睿科WPC-4A的燃烧测试

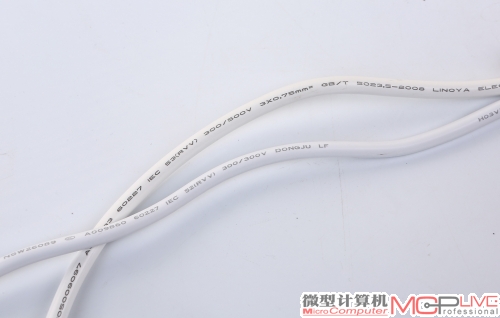

航嘉小智和奥睿科WPC-4A所采用的线材对比,航嘉小智所采用的线材更粗一些,同时额定电压也更高。(上为航嘉小智,下为奥睿科WPC-4A)

航嘉小智和奥睿科WPC-4A所采用的线材对比,航嘉小智所采用的线材更粗一些,同时额定电压也更高。(上为航嘉小智,下为奥睿科WPC-4A)

外壳和线材方面, 我们同样使用了打火机进行了阻燃性测试。奥睿科WPC-4A采用的是ABS工程塑料外壳,经过测试,我们发现其外壳的阻燃性非常好,甚至比航嘉小智的阻燃性更胜一筹,即使用打火机烧,其外壳不会燃烧,熔化的速度也要慢一些。而在外部的线材方面,我们对比了一下,航嘉小智的线材比奥睿科WPC-4A更粗一些。奥睿科WPC-4A使用的是60227 IEC52(RVV)电源线,而航嘉小智采用的是60227 IEC53(RVV),二者除了粗细不同,还有什么不同呢?小智采用的60227 IEC53(RVV)线材的额定电压更高一些,达到了300/500V,而奥睿科WPC-4A采用的60227 IEC52(RVV)线材的额定电压为300/300V,二者的耐高温温度均为70℃。
