五彩世界一线牵 LCD接口应用漫谈

LCD配备的接口日益丰富，除了传统的D-Sub（VGA）和DVI接口，还有炙手可热的HDMI接口。不仅如此，通常在电视机上才会配备的复合视频端口、S端子和色差端口等接口也在部分LCD中频繁亮相。这让不少新手犯了迷糊：这些接口有何区别，能接什么设备，如何合理利用它们？

经典不可复制—D-Sub接口

家族成员：部分显卡、集成显示核心的主板、大部分显示器（包括CRT和LCD）、几乎所有投影机和部分DVD机等。

传统D-Sub接口是LCD上常见的接口。自彩色显示器诞生至今，几乎所有电脑显示设备均配备了这个看似不起眼的15针接口。随着LCD的普及，D-Sub接口逐渐被新兴的DVI数字显示接口替代。不过D-Sub接口具有很好的兼容性（部分型号偏旧的显卡和笔记本电脑只提供D-Sub接口输出），所以仍被保留在部分LCD上。如果你的LCD上恰巧有D-Sub接口，则可以用它连接具备D-Sub接口的显卡。在电脑卖场里的展台上，经常会有多台LCD有序地摆放一起，每台LCD显示同一个画面，带来的大屏效果非常震撼。你知道这是怎么实现的吗？事实上，这是利用了LCD的D-Sub接口，先将电脑显卡的D-Sub接口连接到同为D-Sub接口的分屏器（图1），而后再将分屏器另一端连接多台LCD，即可实现。

模数通吃，方兴未艾—DVI接口

家族成员：几乎所有当前主流显卡、绝大多数LCD和部分投影机等。

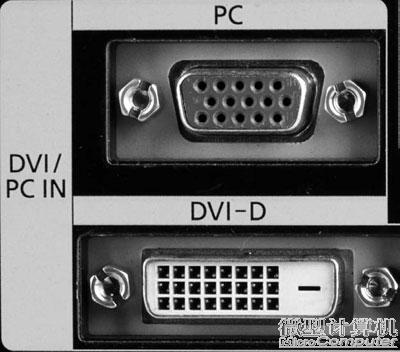

DVI接口的推出便是替代传统D-Sub接口，目前已成为主流显卡和大部分LCD的标配。一般来说，部分显卡和LCD会搭配双DVI接口或者DVI和D-Sub接口的组合。那么应该如何利用它们呢？如果你的显卡和LCD均配备了DVI和D-Sub接口（图2），同时又有升级留下的CRT，那么可以将LCD上的DVI接口与显卡的DVI接口相连接，再将CRT上的D-Sub与显卡的D-Sub接口相连接。这样就可以组成双屏，拓宽屏幕。部分用户配备了双卡甚至多卡系统的电脑，想将电脑的性能发挥到极致，希望实现多个用户同时、独立地共享一台PC的硬、软件及外设资源，就可将两台LCD的D-Sub或者DVI接口分别连接到这台电脑上的两张显卡上。而后安装BETWIN或其它PC虚拟终端软件，便可实现。如此一来，不同用户在使用这台电脑时，可操作不同的界面，互不影响。

多台LCD显示同一个画面，这在电脑卖场很常见，不过多个LCD组合在一起形成阵列式屏幕并组成一个超大屏幕，你是否也注意到了呢？每台LCD显示画面的局部，阵列屏幕显示一个完整的局面。这是利用多台LCD的DVI或者D-Sub接口连接带有多卡系统的同一台电脑（或者使用相关视频扩张设备）而实现的。当你的LCD具备DVI或者D-Sub任意一种接口时，可将电视盒的D-Sub接口或者DVI接口连接到LCD相应的接口上（电视盒连接闭路线，电视盒带遥控器），就能把LCD变成液晶电视机。LCD的DVI或者D-Sub接口在服务器领域用途也非常广。在一个电脑服务器托管机房内，有上百台服务器，且服务器都没有配备显示器。但却可利用KMV设备将众多服务器和一台LCD相连接。这样就可以利用LCD在不同服务器中切换，方便监控。

通向未来的“信息高速公路”—HDMI接口

家族成员：部分以高清播放为卖点的显卡、部分规格较高的集成显示核心的主板、部分Full HD LCD、新近推出的高清平板电视、高清摄像机和部分高端功放等。

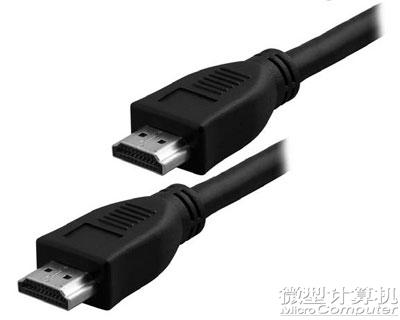

DVI接口（除罕见的DVI-A接口）虽然具备了传输数字信号的能力，但因其标准制定较早，其线缆的大长度（8米）和能提供的大带宽在数字家电日益普及的今天，显得捉襟见肘。因此新一代HDMI接口应运而生（图3）。HDMI接口大的特点之一就是可以同步传输视频和音频信号。在客厅放置一台HTPC（带有HDMI输出），利用HDMI线将大尺寸LCD与HTPC相连接，同时将音频和视频信号输入到LCD，然后从LCD的音频输出接口引出音频连线连接功放，再从功放连接前置、中置和环绕等音箱打造具有出色影音效果的高清家庭影院。不仅如此，你还能利用无线键鼠和方向盘方便地运行《极品飞车》等赛车游戏，以获得更加真实的游戏体验。部分用户对音响设备没有太高需求，夜深人静时希望关闭多媒体音响设备，只需LCD自带的扬声器即可满足播放需求。那么此时可以用HDMI线将LCD的HDMI接口与显卡的HDMI接口连接起来，同时传输视频与音频信号。

多媒体应用我行—复合视频接口、S端子接口、色差接口和高频头接口

家族成员：各类电视机、“多媒体”LCD、DVD机、各类游戏机、具备视频输出功能的MP4等。

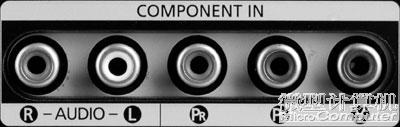

部分LCD会配备“另类”但又似曾相识的接口。这些接口只有少数以多媒体应用为卖点的LCD才会配备（图4），它们淡化了LCD和电视机之间的界限，使用户在LCD上实现了LCD和电视机的双重功能，尤其适合学生宿舍等空间狭小的环境。你可以利用LCD上的色差接口连接PS2、XBOX和PS3，让LCD显示游戏设备的画面，从而抛弃客厅电视，在卧室或书房就可以运行游戏；也可将LCD放在客厅中，并将LCD上的S端子或色差接口与DVD播放机相应的接口连接，让LCD扮演电视机的角色。传输数字信号的HDMI接口和DVI接口传输的信号质量优于传输模拟信号的D-Sub接口。那么对于这些同为传输模拟信号的多媒体应用接口而言，信号传输质量孰优孰劣呢？答案是：D-Sub＞色差＞S端子＞复合视频＞高频头接口。如果你的信号源（如DVD机或机顶盒等）和LCD均具备多种接口，应当选择信号质量高的接口进行连接。

本期我们学到了什么？？

◆1.无论配备在LCD上的D-Sub（VGA）、DVI、HDMI还是其它如复合视频等多媒体接口都是用于LCD和其它显示设备相连接，LCD配备的接口越丰富，可连接的设备就越多。
◆2.善用LCD的D-Sub和DVI接口会有许多妙用：组成宽屏，拓宽屏幕；实现多个用户同时独立地共享一台PC的硬、软件及外设资源，且相互间的操作互不干扰。
◆3.利用LCD的复合视频和S端子等接口，可与家用游戏机和DVD播放机等其它多媒体设备连接，实现更多应用。
◆4.部分多媒体LCD配备的复合视频接口、S端子接口、色差接口和高频头接口的通用性强，可以与各种消费电子设备互连，但显示效果相对D-Sub、DVI和HDMI而言稍差。
